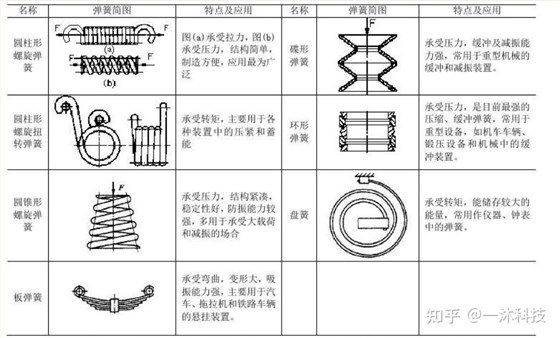

一、彈簧的種類和用途 www.zghp.cc

主要分三種，壓縮彈簧、拉伸彈簧和扭轉彈簧。

二、拉伸（壓縮）彈簧的選型與計算：

拉伸和壓縮彈簧的選型方式如下：

F=Ks S——是形變量 K——彈性系數

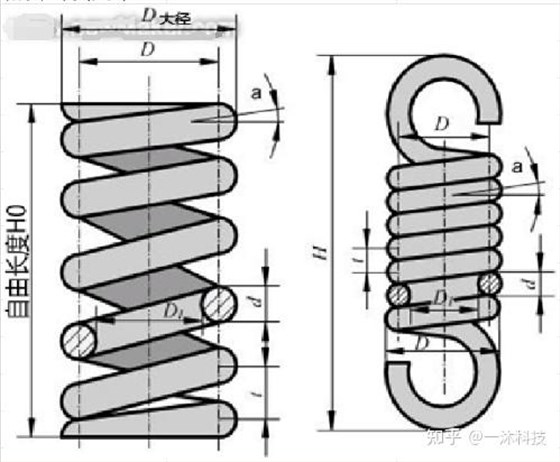

G——材料的切變模量Pa

d——彈簧線徑mm

D——彈簧中徑mm

N——彈簧有效圈數（無效的是我們上下兩端磨掉的）

通過以上數據可以求出彈簧的力

很多人把問題講到這里就算選型結束了，其實不然，以上公式力和壓縮量是一個正相關關系，不可能隨著壓縮量越大，力越大，彈簧的各個參數已經確定了其最大承受壓力或拉力。

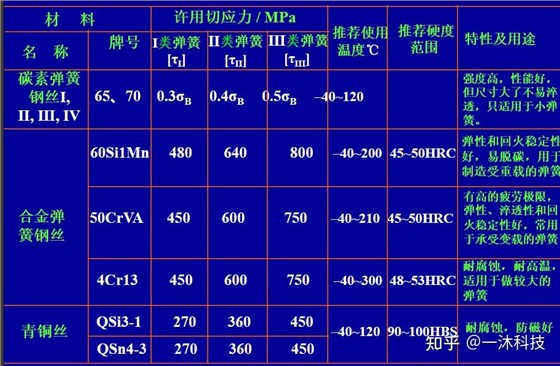

因此我們還需要計算出彈簧的最大許用壓力F許，許用壓力與彈簧的載荷方式（低頻，中頻，高頻使用）與線徑有關，如下

F就是我們的最大許用應力

τ就是我們的最大允許切應力

ks是曲度系數

C是旋繞比，C=D/d

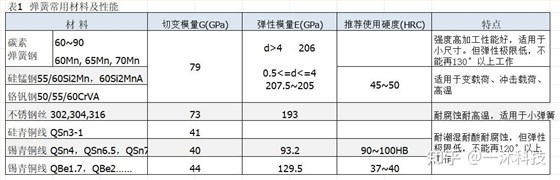

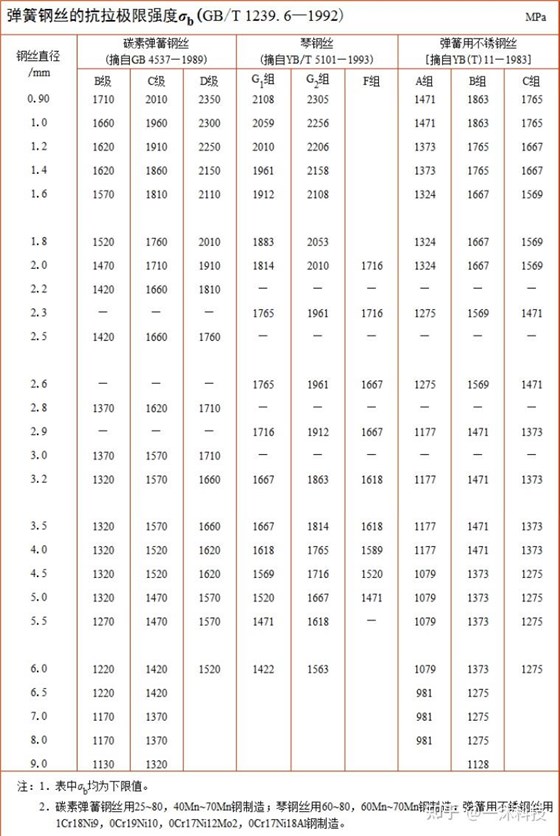

以下是不同材料的τ

圖中

通過以上參數我們就可以算出我們的最大許用壓力了，可以知道我們使用該彈簧是否在我們的使用范圍內。

三、扭轉彈簧的選型與計算：

扭轉彈簧：扭力與扭動的角度成正比。

計算方式則是計算它的扭矩系數和最大許用扭矩。

扭矩系數同樣和線徑、中徑、和材料有關

E——材料的彈性模量Pa

I——彈簧的慣性矩mm4

D——彈簧中徑mm

N——有效圈數

Kt——彈簧剛度N*mm/度

扭轉彈簧的使用同樣也有最大需用扭矩

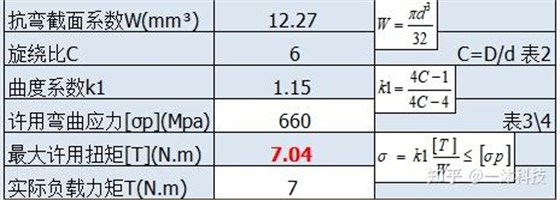

由以上表格計算出[T]就是最大需用扭矩。

四、彈簧的安裝設計技巧
