電源適配器的內部組成及其功能簡述
2009/11/4 22:59:22??????點擊：

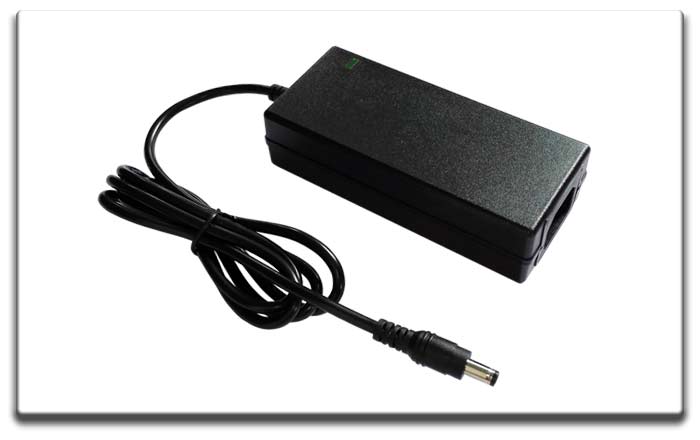

電源適配器以高效率,低功耗,體積小,輕便化,重量輕,方便攜帶,自身抗干擾性強,輸出電壓范圍寬,的優勢替代了線性電源的地位.電源適配器主要由控制電路,輸入整流濾波器,集成電路,功率開關管,保護電路,輸出整流濾波器,開關電源變壓器,輸入電網濾波器等幾部分組成.
1、控制電路:檢測輸出直流電壓,并將其與基準電壓比較,進行放大,調制振蕩器的脈沖寬度,從而控制變換器以保持輸出電壓的穩定.一般電源適配器輸出電壓調整率為5%.
2、輸入整流濾波器:將電網輸入的220V或110V交流電電壓進行整流濾波,為變換器提供直流電壓.例如整流橋,作用是把交流電變?yōu)橹绷麟?而濾波電容,作用是濾除直流電中的交流紋波,使電路工作更可靠.
3、集成電路(運放IC),保護電路,電壓調節的重要組成部分.
4、功率開關管:功率開關管是開關電源中的核心元件之一,開關管在正反饋與負反饋電路里交替進行循環工作,正反饋負責導通,負反 饋負責截止.
5、保護電路:如果發生過電流,過電壓,過功率,短路時，保護電路使電源適配器停止工作以保護電器以及電源適配器自身不受損害.如保護電流中的壓敏電阻,壓敏電阻原理是當外界電壓過高時,壓敏電阻阻值迅速變得很小,此時壓敏電阻的電阻降低而將電流予以分流,防止受到過大的瞬時電壓破壞或干擾,因而保護其他電路不被損害.
6、輸出整流濾波器:將變換器輸出的高頻交流電壓整流濾波得到需要的直流電壓,同時還防止高頻噪聲對負載的干擾.如濾波電容,起濾除低壓直流電中的紋波的作用.
7、開關電源變壓器:開關電源變壓器是加入了開關管的電源變壓器,在電路中除了普通變壓器的電壓變換功能,還兼具絕緣隔離與功率傳送功能一般用在開關電源等涉及高頻電路的場.
8、輸入電網濾波器:消除來自電網,如電動機的啟動,電器的開關,雷擊等產生的干擾,同時也防止開關電源產生的高頻噪聲向電網擴散 .如電感線圈(又稱扼流圈),主要功能是降低電磁干擾.
實際電源適配器內部遠不止簡述的這樣簡單還包括了很多電路和原件,隨著科技的進步發展，電源適配器技術也隨之日新月異的改進更新,在不久的將來電源適配器也會加入更多的智能化元素，我們將跟隨這一腳步向前發展
